100GBASE LR

Ta izdelek je oddajno-sprejemni modul 100 Gb/s, zasnovan za aplikacije optične komunikacije, skladne s 100 GBASE LR standarda IEEE P802.3ba. Modul pretvori 4 vhodne kanale električnih podatkov 25 Gb/s v 4 kanale optičnih signalov LAN WDM in jih nato multipleksira v en sam kanal za optični prenos 100 Gb/s. Obratno na strani sprejemnika modul demultipleksira optični vhod 100 Gb/s v 4 kanale optičnih signalov LAN WDM in jih nato pretvori v 4 izhodne kanale električnih podatkov.

Osrednje valovne dolžine 4 kanalov LAN WDM so 1295,56, 1300,05, 1304,58 in 1309,14 nm kot člani mreže valovnih dolžin LAN WDM, opredeljene v IEEE 802.3ba. Visokozmogljivi hlajeni oddajniki LAN WDM DFB in visoko občutljivi sprejemniki PIN zagotavljajo vrhunsko zmogljivost za 100-gigabitne ethernetne aplikacije do 10 km povezav in skladnost z optičnim vmesnikom z zahtevami IEEE802.3ba klavzule 88 100GBASE LR.

Postavka v središču pozornosti:

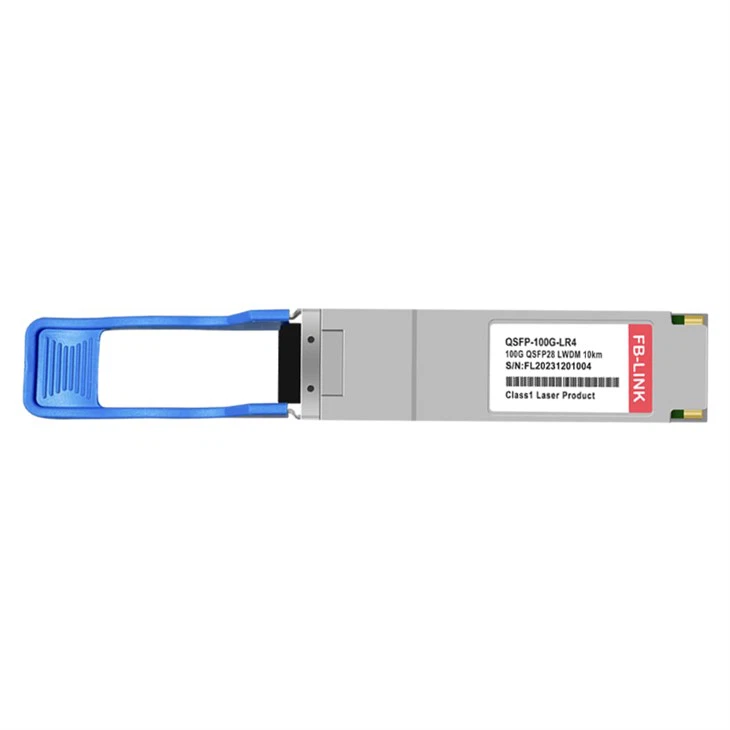

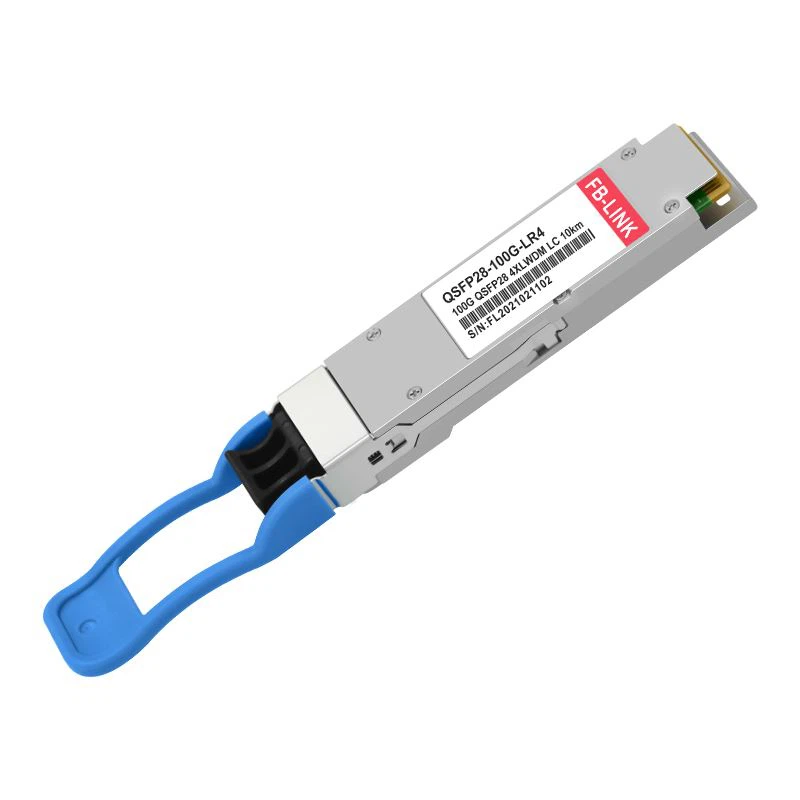

• Faktor oblike QSFP28 MSA z možnostjo vroče zamenjave

• Skladen z IEEE 802.3ba 100GBASE-LR4

• Razdalja prenosa 10 km v enomodnem vlaknu

• Temperatura komercialne kakovosti: 0~70 stopinj

• TX: Hlajen 4x25Gb/s LAN WDM TOSA (1295.56, 1300.05, 1304.58, 1309.14nm)

• RX: 4x25Gb/s PIN ROSA

• 4x28G električni serijski vmesnik (CEI-28G-VSR)

• Poraba energije ne presega 3,5 W

• Dvojedrni vmesnik LC

• Skladno z RoHS-6

Izdelek je zasnovan s faktorjem oblike, optično/električno povezavo in digitalnim diagnostičnim vmesnikom v skladu s sporazumom QSFP plus Multi-Source Agreement (MSA). Zasnovan je tako, da ustreza najzahtevnejšim zunanjim delovnim pogojem, vključno s temperaturo, vlago in EMI motnjami. Med optičnimi moduli 100GBASE našega podjetja so glavni izdelki: 100GBASE LR, 100GBASE ER, 100GBASE ZR, 100GBASE LR1, 100GBASE BIDI itd. Za več informacij se obrnite na prodajo. . . . .

Optični modul 100GBASE LR4 uporablja optični napravi LAN WDM MUX in DEMUX za multipleksiranje štirih vzporednih 25G kanalov v 100G optično povezavo.

Razdalja prenosa 10 km v enomodnem vlaknu

Enosmerno vlakno: osrednje stekleno jedro je zelo tanko (premer jedra je običajno 9 ali 10 μm) in obstaja samo en način prenosa vlakna. Izguba prenosa in disperzija prenosa enomodnega vlakna sta relativno majhni. Majhna izguba prenosa lahko podaljša razdaljo prenosa signala v optičnem vlaknu, majhna disperzija prenosa pa je ugodna za prenos podatkov visoke hitrosti in velike zmogljivosti. Zato se v komunikacijskih sistemih, predvsem v komunikacijskih sistemih velikih kapacitet, uporablja večina enomodnih optičnih vlaken.

V skladu s priporočili ITU-T Mednarodne zveze za telekomunikacije lahko enomodna vlakna razdelimo na šest vrst: G.652, G.653, G.654, G.655, G.656 in G.657 enomodna. vlakna, od katerih so enomodna vlakna G.652 in G.655 najpogostejša tipa vlaken. V primerjavi z večmodnimi vlakni lahko enomodna vlakna podpirajo daljšo razdaljo prenosa. Od 100Mbps Ethernet do 1G Gigabit omrežja lahko enomodna vlakna podpirajo razdaljo prenosa več kot 5000m.

Enomodovna optična vlakna se uporabljajo v komunikacijskih sistemih z optičnimi vlakni visoke zmogljivosti na dolge razdalje, lokalnimi omrežji z optičnimi vlakni in različnimi senzorji iz optičnih vlaken.

100GBASE LR4 je primeren za stikala z optičnimi vlakni, strežnike, optične omrežne kartice, požarne zidove, usmerjevalnike, sprejemnike in sprejemnike, optične sprejemnike, bazne postaje in drugo opremo. Široko podpira CISCO, HUAWEI, H3C, Intel, ZTE, DELL, Brocade, Ruijie, D-link, FiberHome, Lenovo, Mellanox, TP-link, IBM, Juniper, NETGEAR, HP, Aruba, Arista, Mikrotik in druge znamke optičnih prenosna oprema.
