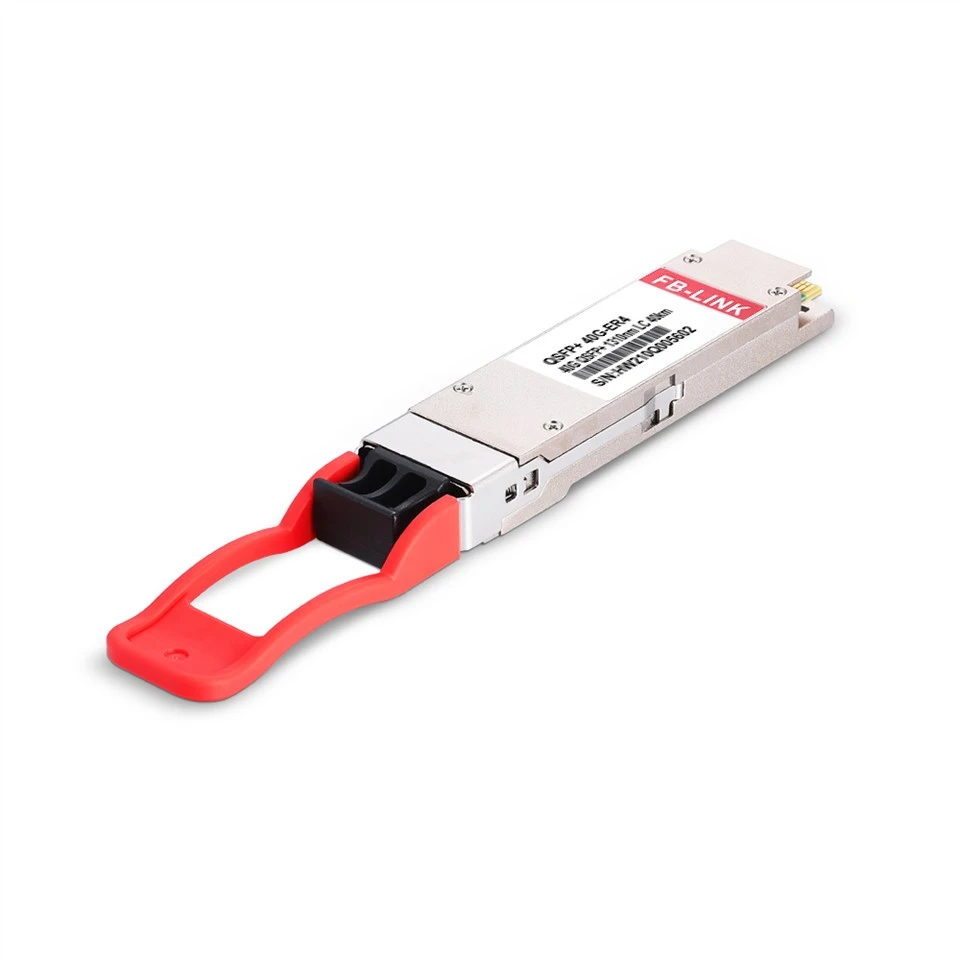

40GBASE ER4

40Gb/s QSFP+ ER4 optični oddajnik-sprejemnik

40GBASE ER4 je vzporedni optični modul Quad Small Form-factor Pluggable (QSFP+) s hitrostjo 40 Gb/s in zasnovan za 40 km optične komunikacijske aplikacije. Modul pretvori 4 vhodne kanale (ch) električnih podatkov 10 Gb/s v 4 optične signale CWDM in jih multipleksira v en sam kanal za optični prenos 40 Gb/s. Nasprotno pa na strani sprejemnika modul optično demultipleksira vhod 40 Gb/s v 4 signale CWDM kanalov in jih pretvori v 4-kanalne izhodne električne podatke.

Osrednje valovne dolžine 4 kanalov CWDM so 1271, 1291, 1311 in 1331 nm kot člani mreže valovnih dolžin CWDM, opredeljene v ITU-T G694.2. Vsebuje duplex LC konektor za optični vmesnik in 38-pin konektor za električni vmesnik. Da bi zmanjšali optično disperzijo v sistemu na dolge razdalje, je treba v tem modulu uporabiti enomodna vlakna (SMF).

Modul deluje z enim napajalnikom +3.3V. Globalni nadzorni signali LVCMOS/LVTTL, kot so prisotnost modula, ponastavitev, prekinitev in način nizke porabe, so na voljo z moduli. 2-Žični serijski vmesnik je na voljo za pošiljanje in sprejemanje kompleksnejših krmilnih signalov ter za sprejemanje digitalnih diagnostičnih informacij. Posamezne kanale je mogoče obravnavati in neuporabljene kanale je mogoče izklopiti za največjo prilagodljivost načrtovanja.

Izdelek je zasnovan s faktorjem oblike, optično/električno povezavo in digitalnim diagnostičnim vmesnikom v skladu s sporazumom QSFP+ Multi-Source Agreement (MSA). Zasnovan je tako, da ustreza najzahtevnejšim zunanjim delovnim pogojem, vključno s temperaturo, vlago in EMI motnjami. Modul ponuja zelo visoko funkcionalnost in integracijo funkcij, ki je dostopna prek dvožilnega serijskega vmesnika.

Postavka Žarometi

● Maks. Poraba energije 3,5 W

● Preizkušeno v ciljnih stikalih za vrhunsko zmogljivost, kakovost in zanesljivost

● Visokohitrostni električni vmesnik, skladen z IEEE 802.3ba

● Skladno s SFF-8436 in QSFP MSA

● BOX - Podpora za konfiguracijo v realnem času

● Hot Pluggable QSFP+ Form Factor

● Skladno z FDA lasersko varnostjo 1. razreda in RoHS

● Zmogljivost digitalnega optičnega spremljanja za močne diagnostične zmogljivosti

Opis

Združljivost izdelkov

Izdelki serije 40GBASE QSFP+, ki jih proizvaja FB-LINK, so združljivi z naslednjimi stikali:
